【适用物料】:沙子、矿粉、煤泥、鸡粪、牛粪等。
【优点】:生产能力大、适用范围广、流量阻力小、操作上允许波动范围较大、操作方便等。
点击咨询[在线技术工程师]
型号
|
转筒直径(mm)
|
转筒长度(m)
|
倾斜度
(o)
|
转速
(r/min)
|
重量
(t)
|
功率
(kw)
|
容积
(m3)
|
Ф0.6×8
|
Ф600
|
8
|
3-5
|
8
|
5.1
|
4
|
2.26
|
Ф0.8×10
|
Ф800
|
10
|
3-5
|
7.2
|
6.9
|
4
|
5.02
|
Ф1.0×10
|
Ф1000
|
10
|
3-5
|
6.73
|
7.5
|
5.5
|
7.85
|
Ф1.2×12
|
Ф1200
|
12
|
3-5
|
5.8
|
13.1
|
11
|
13.31
|
Ф1.5×12
|
Ф1500
|
12
|
3-5
|
4.8
|
22.3
|
15
|
21.2
|
Ф1.8×14
|
Ф1800
|
14
|
3-5
|
3.2
|
45.8
|
30
|
48.22
|
Ф2.2×1.8
|
Ф2200
|
18
|
3-5
|
3
|
50.3
|
37
|
70.43
|
Ф2.4×20
|
Ф2400
|
20
|
3-5
|
2.83
|
78.4
|
45
|
90.43
|
Ф2.8×24
|
Ф2800
|
24
|
3-5
|
2.59
|
97
|
75
|
147.8
|
Ф3.0×20
|
Ф3000
|
20
|
3-5
|
2.6
|
102
|
55
|
141.3
|
Ф3.0×25
|
Ф3000
|
25
|
3-5
|
2.6
|
110
|
75
|
176.7
|
为了增加物料均匀分布在转筒截面上的各个部分与干燥介质良好的接触,在筒体内装置扬板。扬板的种类有以下几种:
一、升举式扬板:适用于大块物料或易黏结在筒壁上的物料。
二、四格式扬板:适用于密度大,不脆的或不易分散的物料。该扬板将圆筒分为四个格,呈互不相通的扇状作业室,物料与热气体的接触面比升举式扬板大,并且又能增加物料的充填率及降低物料的降落高度而减少粉尘量损失等优点。
三、十字形或架形扬板:适用于较脆及易分散的小块物料,使其物料能均匀地分散在筒体的整个截面上。
四、套筒式扬板:为复式传热(或称半直径加热)转筒烘干机的扬板。
五、分格式(扇形)扬板适用于颗粒很细而易引起粉末飞扬的物料。物料一给入就堆积在格板上,当筒体回转时,物料被翻动并不断与热气体接触,同时又因物料降落高度的降低,减少了干燥物料被气体带走的可能性。

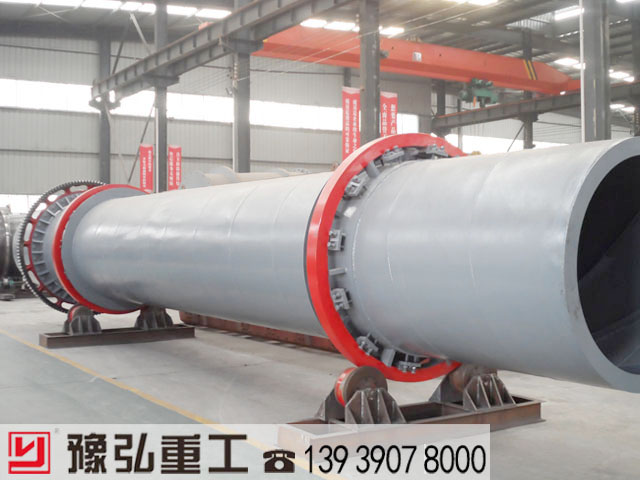

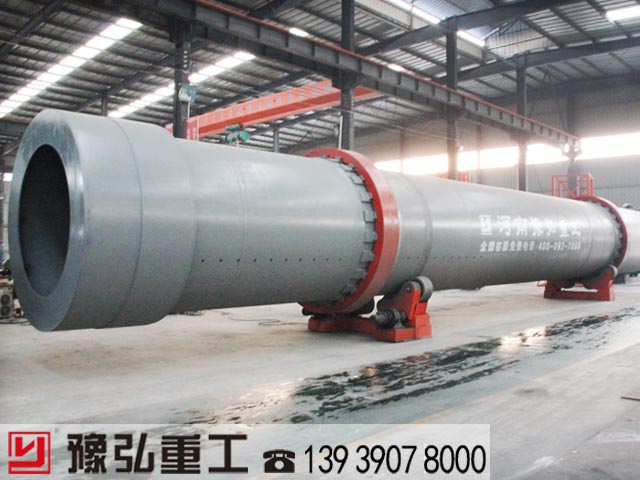

在物料干燥的过程中:湿物料由皮带输送机或斗式提升机送到料斗,然后经料斗的加料机通过加料管道进入加料端。加料管道的斜度要大于物料的自然倾角,以便物料顺利流入干燥器内。转筒烘干机圆筒是一个与水平线略成倾斜的旋转圆筒。物料从较高一端加入,载热体由低端进入,与物料成逆流接触,也有载热体和物料一起并流进入筒体的。随着圆筒的转动物料受重力作用运行到较底的一端。湿物料在筒体内向前移动过程中,直接或间接得到了载热体的给热,使湿物料得以干燥,然后在出料端经皮带机或螺旋输送机送出。在筒体内壁上装有抄板,它的作用是把物料抄起来又撒下,使物料与气流的接触表面增大,以提高干燥速率并促进物料前进。载热体一般分为热空气、烟道气等。载热体经回转转筒烘干机以后,一般需要旋风除尘器将气体内所带物料捕集下来。如需进一步减少尾气含尘量,还应经过袋式除尘器或湿法除尘器后再放排放。
